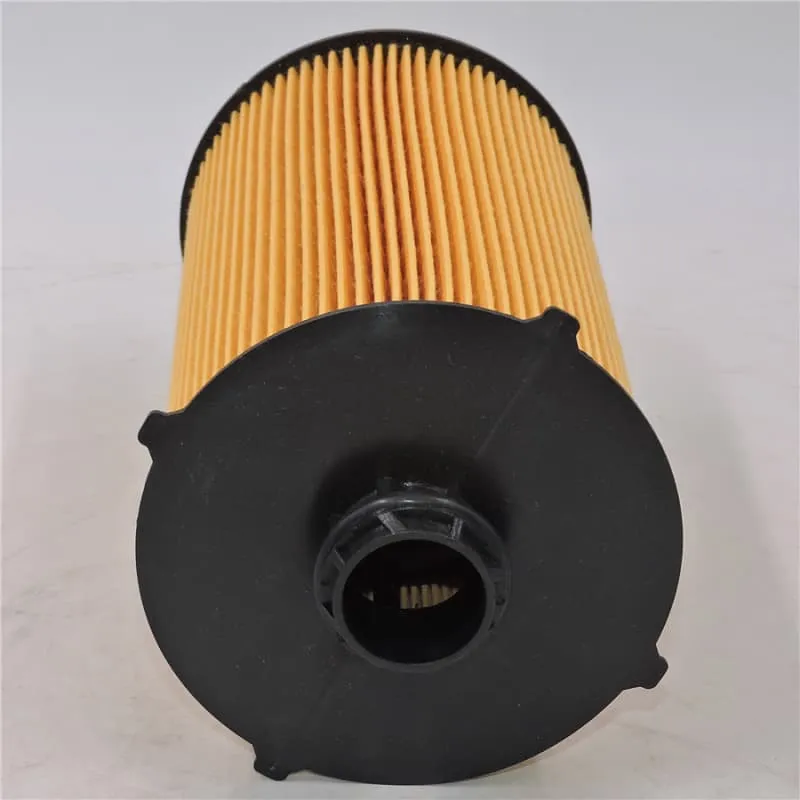

17M-01-49670

معلومات عن الأبعاد الفيزيائية (قد تختلف بعض العلامات التجارية قليلاً)

ملاحظة: ما يلي هو نطاق معلمات شائع، ويجب أن يكون خاضعًا للشيء الفعلي أو الرسومات الفنية.

العنصر قيمة المعلمة (مرجع)

القطر الخارجي حوالي 120 مم

الطول حوالي 300 مم

قطر الثقب الداخلي حوالي 45 مم

نوع مادة المرشح ألياف زجاجية، ورق، شبكة فولاذية مقاومة للصدأ (حسب الشركة المصنعة)

الشكل الهيكلي عنصر مرشح مطوي مع هيكل

وصف المادة

مادة المرشح: ألياف زجاجية عالية الأداء أو ورق ترشيح مركب، مع كفاءة ترشيح جيدة وقدرة على احتجاز الأوساخ.

الغطاء النهائي/الإطار: مصنوع عمومًا من صفائح فولاذية مجلفنة مقاومة للتآكل أو سبائك الألومنيوم، مع هيكل قوي ومقاوم للضغط.

حلقة الختم: مصنوعة من مطاط مقاوم للزيت ودرجات الحرارة العالية (NBR/Viton) لضمان عدم تسرب الختم.

توصيات الصيانة والاستبدال

دورة الاستبدال: يُوصى باستبداله كل 500-1000 ساعة تشغيل (أو وفقًا لدليل المعدات).

وقت الاستبدال: عندما يحدث في النظام الهيدروليكي ارتفاع غير طبيعي في درجة الحرارة، أو ضغط غير مستقر، أو حركة بطيئة، يجب فحص عنصر المرشح واستبداله في الوقت المناسب.

احتياطات الاستخدام:

تأكد من أن عنصر المرشح الجديد غير تالف قبل الاستخدام؛

انتبه إلى محاذاة حلقة الختم أثناء التثبيت لمنع تسرب الزيت؛

بعد الاستبدال، قم بإزالة الهواء من النظام لتجنب انسداد الهواء.

نماذج قابلة للاستبدال/التبادل (مرجع)

اعتمادًا على العلامة التجارية، هناك أيضًا بعض نماذج المرشحات القابلة للتبادل، على سبيل المثال:

منتجات بديلة لعلامات تجارية مثل Donaldson وFleetguard وBaldwin وغيرها.

أرقام بديلة مثل: P550775، HF28834 (المعلمات المحددة خاضعة للمطابقة)
