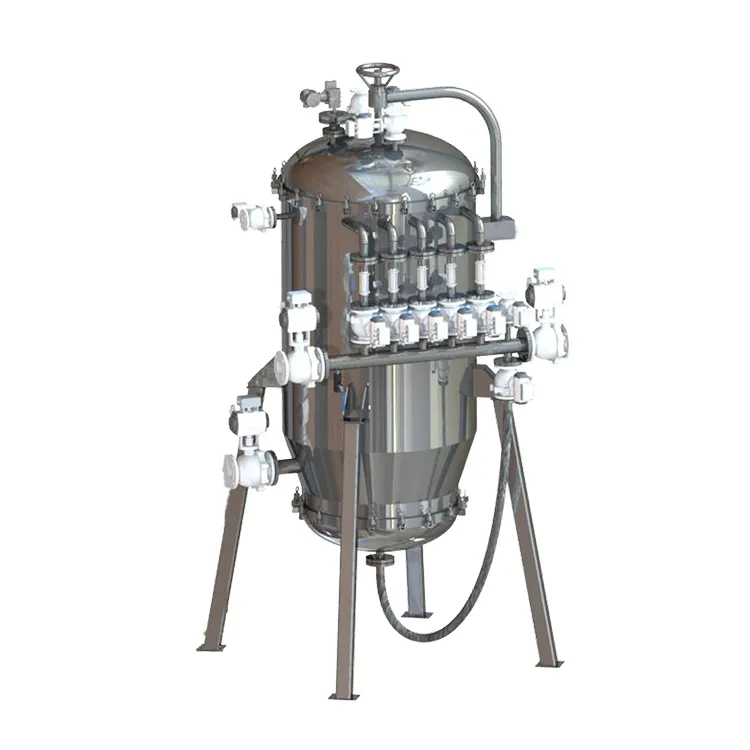

Filtro de Retrolavagem

38 visualizações

Operando sob condições de pressão de projeto ≤0,6MPa e temperatura ≤80°C, o filtro requer pressão da fonte de ar entre 0,4-0,6MPa e força hidráulica de limpeza f

Contact Now

Live Chat

Inquiry Basket

Política de privacidade: As amostras são gratuitas dentro de uma certa faixa de preço

Descrições do produto

Filtro de Retrolavagem é um elemento filtrante retrolavável de múltiplas camadas para filtrar carvão ativado e partículas pequenas, bem como recuperar e reutilizar partículas sólidas. O elemento filtrante pode ser operado manual ou automaticamente, e possui um filtro sem líquido residual, o que garante a operação contínua do sistema de filtração sem interrupção. Ao mesmo tempo, o elemento filtrante também pode ser usado em combinação com um sistema de limpeza online (CIP) para garantir uma operação eficiente do sistema de filtração.

Alguns Parâmetros do Filtro de Retrolavagem

Tipo	Polimento espelhado/revestimento/pintura/jateamento
Polimento	Superfície interna Ra ≤ 0,6 μm, superfície externa Ra ≤ 0,8 μm
Jateamento/pintura	Superfície interna Ra ≤ 0,6 μm, superfície externa jateamento/pintura
Revestimento	Superfície interna revestida, superfície externa jateamento/pintura

Material do Filtro de Retrolavagem

Corpo do filtro	SUS304, SUS316L, aço carbono
Exaustão/Dreno/Manômetro	SUS304, SUS316L
Suporte	SUS304, aço carbono
Espelho do flange	SUS304
Junta	Silicone, fluorborracha, EPDM, PTFE
Material filtrante	Ti, PA, PE, elemento filtrante sinterizado em pó 316L

Condições de Operação do Filtro de Retrolavagem

Pressão de projeto	Temperatura de trabalho	Pressão da fonte de ar P1	Força hidráulica de limpeza P2
≤0,6Mpa	≤80 °C	0,4Mpa ≤ P1 ≤ 0,6Mpa	P2 ≤ 0,4Mpa

Forma de Conexão do Filtro de Retrolavagem

Conexão do barril	Grupo de parafusos de instalação rápida
Entrada e saída	Flange
Válvula de exaustão	Flange
Porta de refluxo de sobrepressão	Flange
Manômetro	Flange/M14*1,5

Tabela de Seleção do Filtro de Retrolavagem

Área da membrana filtrante	Material do elemento filtrante	Método de conexão de entrada e saída	Material filtrante	Material do filtro	Tipo de interface do filtro	Anel de vedação	Jaqueta
1 m²	Titânio (Ti)	Flange F	32	SUS304 (T)	M20 (M20)	Silicone (S)	J
	Náilon (PA)			SUS316L (S)	M30 (M30)	Fluorborracha (V)
	Polietileno (PE)					Tetrafluoretileno (F)
	Aço inoxidável (SS)					Nitrila (D)

Tabela de seleção

Área filtrante	Número de camadas filtrantes	Diâmetro do filtro	Método de conexão de entrada e saída	Tamanho de entrada e saída	Material filtrante	Anel de vedação	Jaqueta
1 m²	Titânio (Ti)	Flange F	32	SUS304 (T)	M20 (M20)	Borracha de silicone (S)	J
	Náilon (PA)			SUS316L (S)	M30 (M30)	Fluorborracha (V)
	Polietileno (PE)					PTFE (F)
	Aço inoxidável (SS)					Nitrila (D)
